Tecnologias de medidor de vazão: uma visão abrangente

Os três tipos de medidor de vazão mais usados na indústria são o de deslocamento positivo, que mede volumes discretos e é preciso mesmo em vazões baixas; o eletromagnético, sem partes móveis, ideal para líquidos condutores como água e efluentes; e o ultrassônico, não intrusivo, que serve para líquidos, gases e instalação sem cortar a tubulação. A escolha depende do fluido, da faixa de vazão, da precisão exigida e das condições do processo.

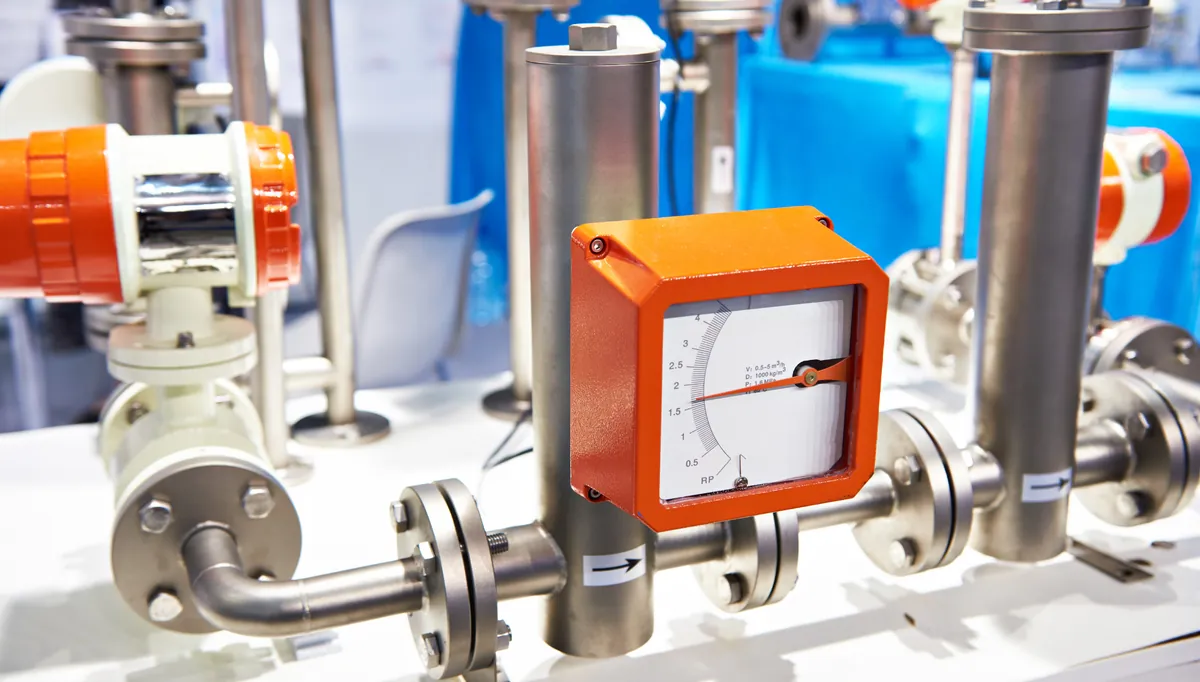

Os medidores de vazão são dispositivos essenciais para medir o fluxo de fluidos em setores que vão do petróleo e gás à indústria alimentícia e farmacêutica. Com a evolução tecnológica, surgiram várias tecnologias, cada uma com características e vantagens próprias. A seguir, as principais.

1. Medidores de vazão por deslocamento positivo

São uma das tecnologias mais antigas e confiáveis. Operam por deslocamentos discretos de elementos móveis, como engrenagens, palhetas ou pistões: a cada passagem de fluido ocorre um deslocamento de volume conhecido, e a contagem desses deslocamentos dá a vazão com alta precisão.

São amplamente usados na medição de óleo, água, produtos químicos e gases, e conhecidos pela precisão, pela capacidade de medir vazões baixas e pela resistência a alta pressão e alta temperatura. O ponto de atenção é a presença de partes móveis, que exigem fluido limpo e manutenção periódica.

2. Medidores de vazão eletromagnéticos

Baseiam-se na lei de Faraday: um fluido condutor que atravessa um campo magnético gera uma tensão proporcional à sua velocidade, captada por um par de eletrodos na seção de medição. A partir da velocidade e da área do tubo, calcula-se a vazão.

A principal vantagem é medir uma ampla gama de fluidos condutores, incluindo água, soluções salinas, ácidos, bases e lodos. Como não têm partes móveis nem obstrução, geram perda de carga desprezível, exigem pouca manutenção e são muito confiáveis. São comuns em sistemas de água e saneamento, tratamento de efluentes e indústrias químicas. Não servem para hidrocarbonetos e outros fluidos não condutores.

3. Medidores de vazão ultrassônicos

Usam ondas ultrassônicas para medir o fluxo em tubulações. Há dois tipos principais: tempo de trânsito e efeito Doppler. Nos de tempo de trânsito, pulsos ultrassônicos viajam a favor e contra o fluxo, e a diferença de tempo entre eles indica a velocidade do fluido. Nos de efeito Doppler, a mudança de frequência das ondas refletidas por partículas ou bolhas no fluido é usada para calcular a velocidade e, com ela, a vazão.

Medem líquidos, gases e suspensões e oferecem vantagens como instalação não intrusiva (há modelos que se fixam por fora do tubo), baixa perda de pressão e medição bidirecional. São usados em água, óleo, gás natural e processos industriais, inclusive em tubulações de grande diâmetro.

Outras tecnologias comuns

Além das três principais, a indústria utiliza medidores Coriolis, que medem massa diretamente com altíssima precisão; medidores tipo turbina, para líquidos limpos e de baixa viscosidade; medidores vórtex, para vapor e gases; e placas de orifício com transmissor de pressão diferencial, solução tradicional e de baixo custo. Cada uma cobre uma faixa de aplicações em que é mais vantajosa.

Como escolher

Ao especificar um medidor de vazão, considere:

• tipo de fluido: líquido, gás, vapor; condutor ou não; limpo ou com sólidos;
• faixa de vazão e rangeabilidade: relação entre a vazão máxima e a mínima que o medidor precisa cobrir com precisão;
• precisão exigida: medição fiscal e transferência de custódia exigem mais do que controle de processo;
• condições de operação: pressão, temperatura, viscosidade e corrosividade;
• instalação: trechos retos disponíveis, diâmetro da linha e possibilidade de parar o processo;
• saída e comunicação: 4-20 mA, pulso, HART, Modbus ou redes industriais.

Conclusão

Os medidores de vazão são fundamentais em várias indústrias, e as tecnologias de deslocamento positivo, eletromagnética e ultrassônica atendem a diferentes necessidades. A escolha correta depende do fluido, da faixa de vazão, da precisão e das condições operacionais. Impulsionadas pela eletrônica, pelos materiais e pela automação, essas tecnologias seguem evoluindo, com soluções cada vez mais precisas e confiáveis.
